I trasmettitori di pressione a membrana affacciata, a differenza dei sensori tradizionali, sono meno soggetti a deformazioni dovute al congelamento dell'acqua all’interno dell’attacco al processo, all’intasamento dovuto a particelle in sospensione o al deposito di residui di fluidi garantendo la massima igienicità.

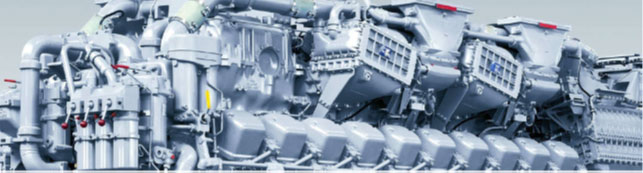

Applicazione: Settore Navale

Durante il collaudo e la messa in servizio dei motori diesel marini, alcuni dei sistemi ausiliari si riempiono di acqua che non può essere trattata con antigelo. Nonostante il fatto che quest'acqua venga solitamente scaricata prima del trasporto del motore, alcuni detriti rimangono. Sul fondo sono posti comuni trasmettitori di pressione con un foro interno di 5 mm. A causa delle dimensioni ridotte di questi fori, le acque reflue possono essere stagnanti, indipendentemente dalla loro posizione o angolazione di montaggio. Essendo resistenti alle vibrazioni e agli urti, questi residui sono quasi impossibili da drenare in condizioni normali. Se i motori vengono immagazzinati prima del trasporto, possono essere esposti a basse temperature, causando il congelamento e l'espansione dell'acqua. Di conseguenza, le membrane possono deformarsi, generando un difetto permanente nel segnale del trasmettitore. In questa applicazione, Trafag consiglia l'uso di trasmettitori a membrana affacciata come soluzione a questo problema. Questi non hanno fori in cui l'acqua residua può accumularsi.

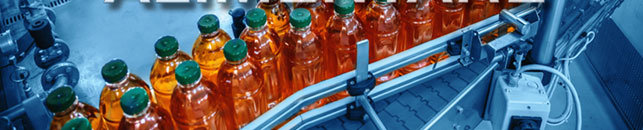

Applicazione: Food & Beverage

Per quanto riguarda il settore Food & Beverage, per l’utente finale è molto importante la sicurezza di non contaminare la produzione di alimenti e bevande. Per garantire la qualità del prodotto, in questo segmento di mercato è indispensabile che il trasmettitore di pressione presente nell’impianto a contatto con i prodotti, eviti la contaminazione microbiologica. In questo caso il trasmettitore di pressione a membrana affacciata di Trafag soddisfa i requisiti per quanto riguarda materiale, qualità della superficie a contatto, la sicurezza del processo e la pulizia secondo il processo CIP.

Orifizio comune del trasmettitore di pressione

Sensore piezoresistivo

Sensore a membrana in acciaio

Tuttavia, con la strumentazione attualmente disponibile sul mercato, durante l’installazione e manutenzione è necessario fare attenzione a non danneggiare la parte anteriore (membrana affacciata) dei sensori. Soprattutto le membrane per la rilevazione di basse pressioni sono molto sensibili e, se non maneggiate con cura, possono facilmente deformarsi in modo irreversibile, portando ad una deviazione della lettura del valore di pressione.

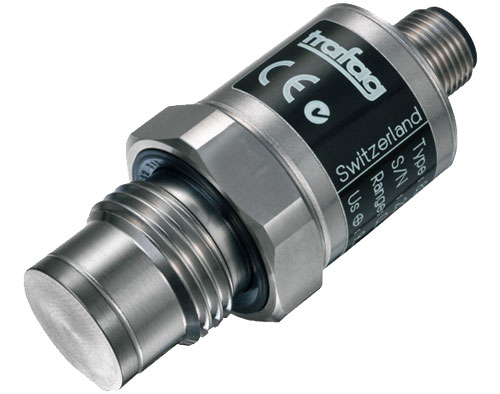

Il vantaggio del trasmettitore di pressione offerto da Trafag è quello di combinare un sensore a membrana affacciata con l'affidabilità del sensore a film sottile su acciaio. Siamo in grado di offrire ora una nuova tecnologia per l'industria navale, alimentare e per il trattamento delle acque che fino ad ora non esisteva.

I vantaggi delle membrane frontali in acciaio di Trafag, includono un'elevata stabilità a lungo termine, un'elevata tolleranza ai picchi di pressione e, grazie alla forza dell'acciaio, un'elevata resistenza alla sovrapressione. La membrana frontale in acciaio di Trafag è relativamente spessa (circa 300 μm) e quindi non è così sensibile alla manipolazione incurante durante l'installazione o la manutenzione come la sottile membrana frontale dei sensori piezoresistivi (circa 50 μm)

Tutti i nostri trasmettitori di pressione a membrana affacciata possono avere un O-ring nella parte anteriore o posteriore della filettatura. Trafag propone il trasmettitore di pressione con parti a contatto in acciaio inox AISI630 e, nella nuova versione, in DUPLEX. Le altre caratteristiche sono:

• Uscita analogica in corrente o tensione
• Grado di protezione IP65 o IP67
• Operating/Media temperature -40 … +125°C
• Accuracy@25°C: ± 0,5% FS

Differenze nella costruzione del sensore di pressione a membrana affacciata.

Le membrane ceramiche offrono un'elevata resistenza ai mezzi abrasivi e sono relativamente economiche. Tuttavia, sono fragili e soggetti a rotture a causa della loro mancanza di elasticità, che può portare a perdite o al guasto totale del sistema.

I sensori piezoresistivi a membrana affacciata sono relativamente semplici da produrre. Tuttavia, l'ampia superficie ondulata della membrana offre una maggiore zona di attacco per le particelle abrasive. Inoltre, la sua stabilità a lungo termine è inferiore a quella dei sensori ceramici a film spesso o dei sensori a film sottile in acciaio. La sottile membrana frontale riempita d'olio è sensibile ai danni meccanici durante la manipolazione e l'installazione.

La membrana affacciata di Trafag in acciaio inox non è molto comune a causa delle difficoltà di progettazione e montaggio dei semiconduttori all'interno del sensore, attorno al diaframma. Tuttavia, i progressi nelle tecniche di produzione utilizzate nella costruzione della cella di misura Trafag, hanno aperto nuove possibilità per l'uso di questa tecnologia.
